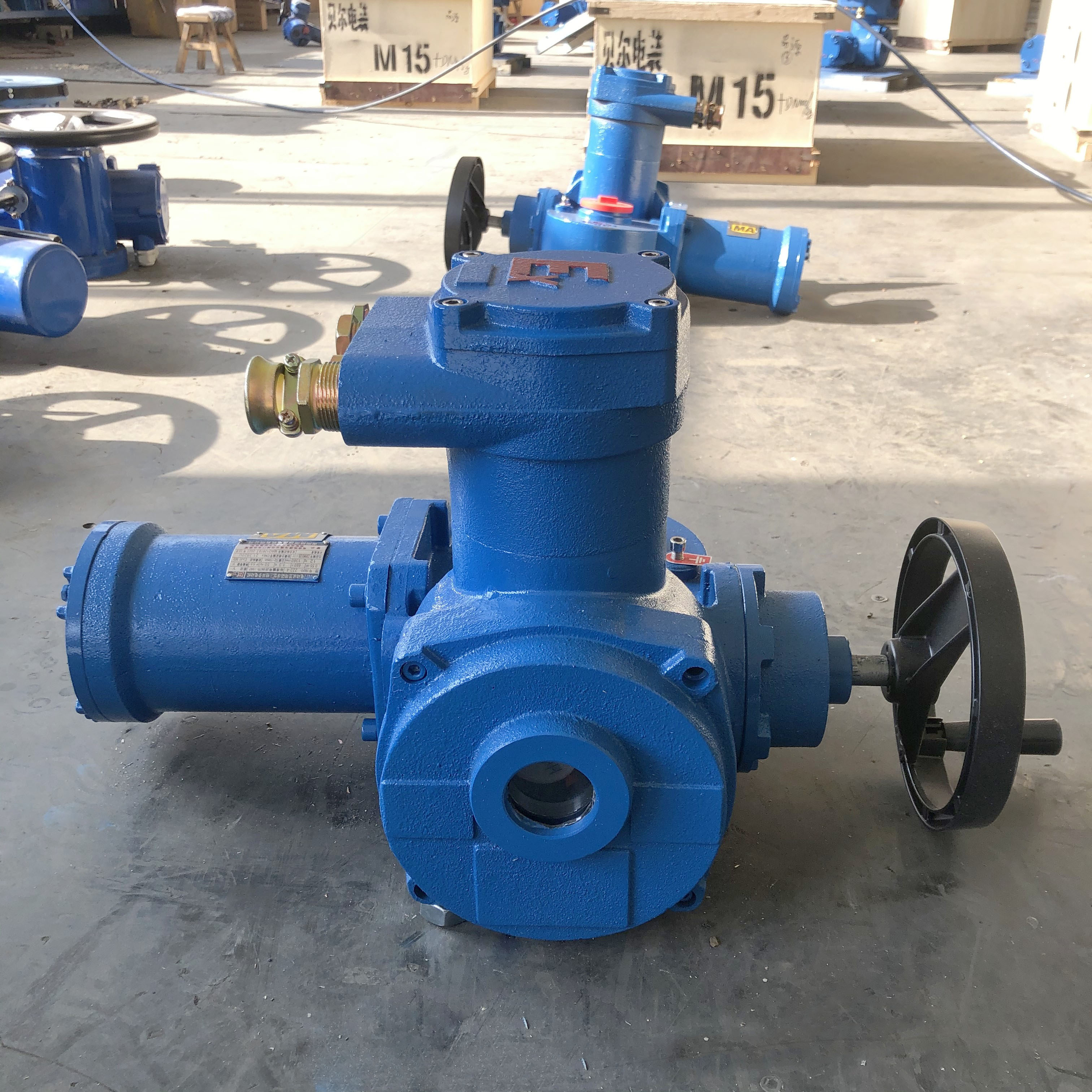

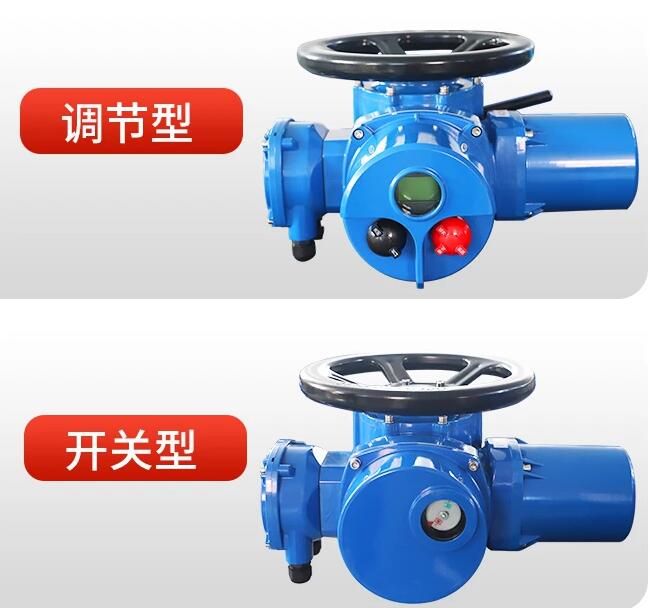

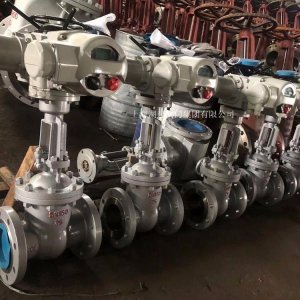

閥門首頁 > 閥門知識 > 執行器知識 > 閥門電動裝置DZW30-18/24W說明書及接線圖:閥門電動裝置通稱為DZW型。適用于啟閉件做直線運動的閥門,如閘閥、截止閥、隔膜閥、閘門、水閘閥等。用于閥門的開啟、關閉或調節。是對閥門實現遠控、集控和自控的*的驅動裝置。他們具有功能全、性能可靠、控制系統、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、脫硫除塵、污水處理等行業。多回轉電動執行機構有:戶外型、隔爆型、整體型、整體調節型、隔爆整體型、隔爆整體調節型等。按連接型式,還分為轉矩型和推力型。

	本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分:通用要求》,GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。并經國家防爆電氣產品質量監督檢驗測試中心檢定,取得了全系列的防爆合格證。

型號示例:
1、 DZW30I-18/50:表示電動執行機構為多回轉,輸出轉矩300N·m(30kgf·m),電站型接口,輸出轉速18r/min,*大轉圈數50,戶外型。
2、DZB45T-24/120S:表示電動執行機構為多回轉,帶手動二級減速裝置,輸出轉矩450N·m(45kgf·m),推力型接口,輸出轉速24 r/min,*大轉圈數120,隔爆型。
3、 DZBT120-24/80:表示電動執行機構為多回轉,輸出轉矩1200N·m (120kgf·m),輸出轉速24 r/min,*大轉圈數80圈,隔爆整體調節型。
連接尺寸
| 型號 | 轉矩型JB2920 | 推力型GB12222 | ||||||||||||||||||||
| 法蘭號 | D | D1 | D2 (H9) | h1 | f | h | d1 | d2 | d | n | α | 法蘭號 | D | D1 | D2 (F8) | f | d1 max | d | L | n | α | |
| DZW5/10/15 | 2 | 145 | 120 | 90 | 2 | 4 | 8 | 30 | 45 | M10 | 4 | 45° | F10 | 125 | 102 | 70 | 3 | T28 | M10 | 40 | 4 | 45° |
| 2I | 115 | 95 | 75 | 6 | 26 | 39 | M8 | |||||||||||||||
| DZW20/30 | 3 | 185 | 160 | 125 | 10 | 42 | 58 | M12 | F14 | 175 | 140 | 100 | 4 | T36 | M16 | 55 | ||||||
| 3I | 145 | 120 | 90 | 8 | 30 | 45 | M10 | |||||||||||||||
| DZW45/60 | 4 | 225 | 195 | 150 | 5 | 12 | 50 | 72 | φ18 | F16 | 210 | 165 | 130 | 5 | T44 | M20 | 70 | |||||
| DZW90/120 | 5 | 275 | 235 | 180 | 14 | 62 | 82 | φ22 | F25 | 300 | 254 | 200 | T60 | M16 | 90 | 8 | 22.5° | |||||
| 5I | 230 | 195 | 150 | 12 | 50 | 72 | φ18 | |||||||||||||||
| DZW180/250 | 7 | 330 | 285 | 220 | 3 | 6 | 16 | 72 | 98 | φ26 | F30 | 350 | 298 | 230 | T70 | M20 | 110 | |||||
| DZW350/500 | 8 | 380 | 340 | 280 | 3 | 6 | 20 | 83 | 118 | φ22 | 8 | 22.5° | F35 | 415 | 356 | 260 | T80 | M30 | 150 | |||

3. 工作環境和主要技術參數
3.1 電源:常規:單相220V、三相380V,遠程DC24V (50HZ)
特殊:單相110V、三相415V、660V,(50HZ、60 HZ)
3.2 工作環境:
3.2.1環境溫度:-20~+60℃(特殊訂貨-60~+80℃)。
3.2.2相對濕度:95%(25℃時)。
3.2.3.1戶外型用于無易燃/易爆和無腐蝕性介質的場所;
3.2.3.2隔爆型產品有dⅠ和dⅡBT4兩種,dⅠ適用于煤礦非采掘工作面;dⅡBT4用于工廠,適用于環境
為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
| 型號 規格 |
 轉矩 (N·m) |
 推力 (KN) |
 *大閥桿 直徑 |
 手動 速比 |
 輸出轉速 (r/min) |
 電機功率 (KW) |
 電流 (A) |
 參考重量(Kg) |
| DZW5 | 50 | 20 | 28 | 1:1 | 12/36 | 0.12/0.18 | 0.57/0.83 | 28 |
| DZW10 | 100 | 40 | 28 | 1:1 | 18/36 | 0.25/0.37 | 1.03/1.38 | 45 |
| DZW15 | 150 | 40 | 28 | 1:1 | 18/36 | 0.37/0.55 | 1.38/2.2 | 46 |
| DZW20 | 200 | 100 | 40 | 1:1 | 18/36 | 0.37/0.75 | 1.38/2.62 | 56 |
| DZW30 | 300 | 100 | 40 | 1:1 | 18/36 | 0.55/1.1 | 2.2/4 | 58 |
| DZW45 | 450 | 150 | 48 | 1:1/20:1 或20:1 | 24/36 | 1.1/1.5 | 4/4.12 | 110 |
| DZW60 | 600 | 150 | 48 | 1:1/20:1 或20:1 | 24/36 | 1.5/2.2 | 4.12/5.25 | 112 |
| DZW90 | 900 | 200 | 60 | 1:1/25:1 或25:1 | 24/36 | 2.2/3 | 5.25/7.9 | 140 |
| DZW120 | 1200 | 200 | 60 | 1:1/25:1 或25:1 | 24/36 | 3/4 | 7.9/8.87 | 142 |
| DZW180 | 1800 | 325 | 70 | 22.5:1 | 18/36 | 4/7.5 | 8.87/15.6 | 250 |
| DZW250 | 2500 | 325 | 70 | 22.5:1 | 18/36 | 5.5/10 | 12.05/20.5 | 255 |
| DZW350 | 3500 | 700 | 80 | 20:1 | 18/24 | 7.5/10 | 15.6/20.5 | 330 |
| DZW500 | 5000 | 700 | 80 | 20:1 | 18/24 | 10/15 | 20.5/26.6 | 350 |
