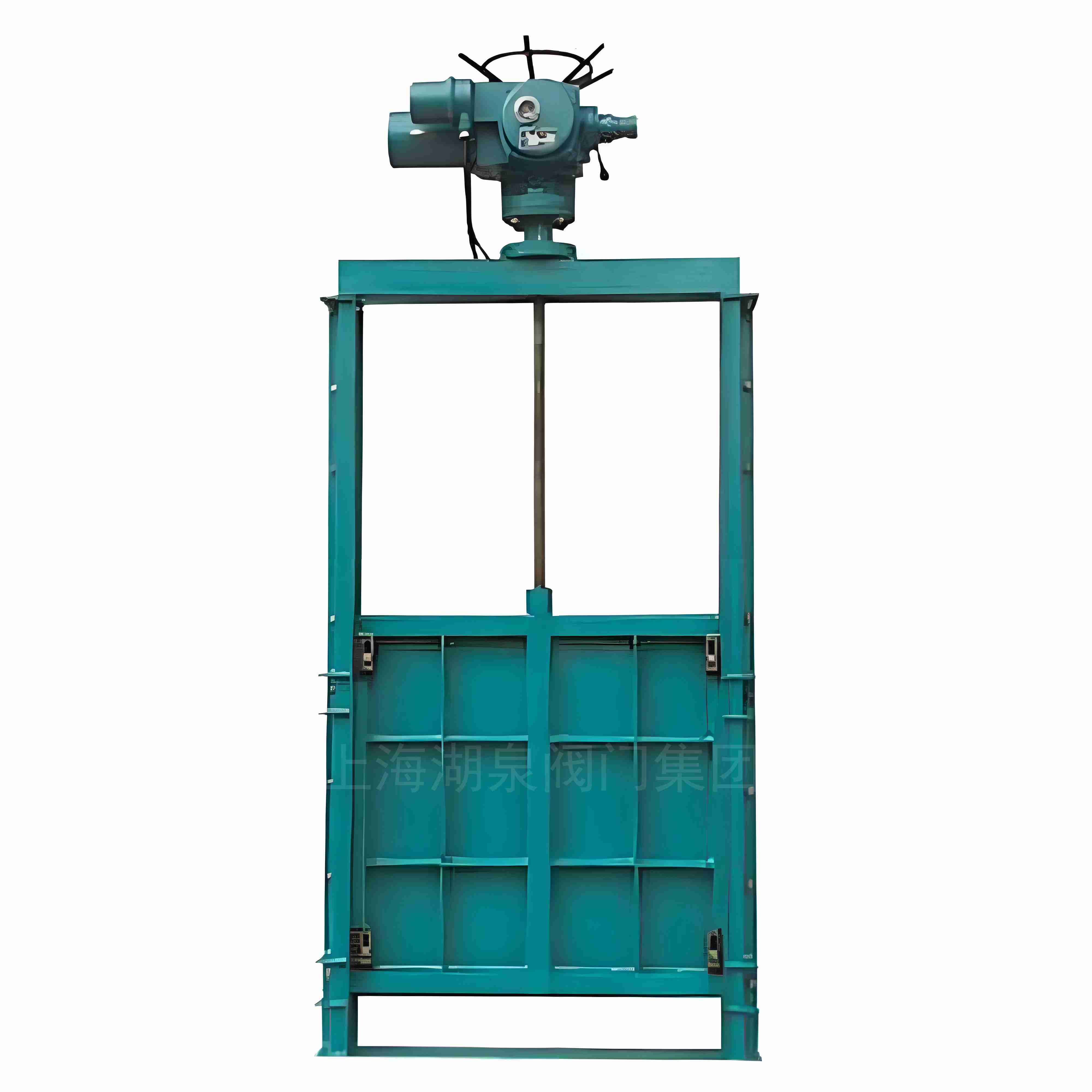

一、電動插板閥型號及參數介紹
上海湖泉閥門集團有限公司插板閥是一種物料、粉塵、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、化工等行業控制流量變化或迅速切斷。結構特點：結構簡單、操縱靈活、重量輕、無卡阻、特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調整尺度。
二、電動插板閥主要技術參數及性能
公稱通徑
200×200、300×300、400×400、500×500、600×600、700×700
適用溫度
-10~+200℃
連接形式
法蘭
法蘭標準
GB/T9113、JB/T79
主體材料
Q235A、304、316、304L、316L
密封形式
硬密封、軟密封
配套附件
1、安裝法蘭 2、電磁閥 3、空氣過濾器 4、行程開關
氣源壓力
0.4~0.6MPa
電磁閥電壓
DC24V、AC220V
三、電動插板閥主要性能參數
類別 A×A B×B C×C H L n-d 重量 單向 200×200 256×256 296×296 820 100 8-Φ12 62 250×250 306×306 346×346 930 100 8-Φ14 70.5 300×300 356×356 396×396 1050 100 8-Φ14 81 400×400 456×456 496×496 140 100 12-Φ14 114 450×450 510×510 556×556 1450 120 12-Φ18 130 500×500 560×560 606×606 1610 120 16-Φ18 147 雙向 600×600 660×660 706×706 1830 120 16-Φ18 169 700×700 770×770 820×820 2130 140 20-Φ18 236 800×800 870×870 920×920 2440 140 20-Φ18 303 900×900 974×974 1030×1030 2660 160 27-Φ23 424 1000×1000 10741074 1130×1130 2870 160 24-Φ23 636 說明 LMD-單向 I-手輪 距地面小于1.7米用手輪,大于1.7米用鏈輪
鏈條節數M=0.105X-113(X是絲桿中心離地面度度)
